Quali sono gli standard di test per la sfera pneumatica sulle valvole?

Come fornitore leader di sfera pneumatica sulle valvole, mi viene spesso chiesto degli standard di test per questi componenti cruciali nei sistemi di controllo dei fluidi. In questo post sul blog, approfondirò gli standard di prova chiave che garantiscono l'affidabilità, le prestazioni e la sicurezza della sfera pneumatica sulle valvole off.

1. Test di pressione

Uno dei test più fondamentali per la sfera pneumatica sulle valvole è il test di pressione. Questo test è progettato per valutare la capacità della valvola di resistere a pressioni specifiche senza perdite o guasti strutturali.

Test di pressione idrostatica

Il test di pressione idrostatica prevede il riempimento della valvola con un liquido, di solito acqua e la sottoponingla a una pressione superiore alla sua normale pressione operativa. La pressione del test è in genere determinata dagli standard del settore o dalle esigenze del cliente. Ad esempio, secondo l'API 598 (Specifica per le valvole - Ispezione e test), la pressione del test del guscio idrostatico per una valvola è generalmente 1,5 volte la pressione nominale della valvola.

Durante il test, la valvola viene chiusa e la pressione viene mantenuta per un periodo specificato, in genere 15 minuti per i test di shell e 5 minuti per i test del sedile. Qualsiasi perdita visibile o caduta di pressione indica un guasto della valvola. Questo test aiuta a identificare eventuali potenziali punti deboli nel corpo della valvola, cofano o sigilli.

Test di pressione pneumatica

Oltre al test idrostatico, può anche essere condotto un test di pressione pneumatica. Questo test utilizza un gas, di solito aria o azoto, per simulare le condizioni operative della valvola. La pressione del test pneumatico è generalmente inferiore alla pressione del test idrostatico, in genere 1,1 volte la pressione nominale della valvola.

Il vantaggio del test pneumatico è che può rilevare perdite più piccole che potrebbero non essere visibili durante il test idrostatico. Tuttavia, è importante notare che i test pneumatici richiedono più cautela a causa del potenziale per rilasci improvvisi e pericolosi di energia se si verifica un fallimento.

2. Test della capacità di flusso

Il test della capacità di flusso è essenziale per garantire che la sfera pneumatica sulla valvola OFF possa gestire la portata richiesta del fluido nel sistema. Questo test misura il coefficiente di flusso della valvola (CV), che è una misura della capacità della valvola di passare il fluido.

Il coefficiente di flusso viene determinato misurando la caduta di pressione attraverso la valvola e la portata del fluido che passa attraverso di essa. Il test viene in genere condotto utilizzando una piattaforma di test di flusso, in cui la valvola è installata in una tubazione e il fluido viene pompato attraverso di essa a una portata nota.

La capacità di flusso della valvola deve soddisfare o superare i requisiti di progettazione del sistema. Se la valvola ha una capacità di flusso inferiore rispetto a quella necessaria, può causare eccessive cadute di pressione, una ridotta efficienza del sistema e un danno potenziale ad altri componenti nel sistema.

3. Test di perdita di sede

Il test delle perdite del sedile è fondamentale per garantire che la valvola possa effettivamente chiudere il flusso di fluido quando è chiusa. Questo test misura la quantità di perdite che si verifica attraverso le sedi della valvola quando la valvola si trova in posizione chiusa.

Esistono diversi metodi per i test di perdite del sedile, incluso il test delle bolle e il test di pressione differenziale. Il test di bolle prevede l'applicazione di una pressione sulla valvola e l'osservazione della formazione di bolle sui sedili della valvola. Il test di pressione differenziale misura la differenza di pressione attraverso le sedi della valvola quando la valvola è chiusa.

Il livello accettabile di perdita di sedile è specificato per gli standard del settore o le esigenze del cliente. Ad esempio, secondo l'API 598, la perdita massima del sedile ammissibile per una valvola a base di metallo è dello 0,1% della capacità di flusso nominale.

4. Test delle prestazioni dell'attuatore

Poiché la sfera pneumatica sulle valvole è in genere gestita da attuatori pneumatici, è importante testare le prestazioni dell'attuatore per assicurarsi che possa far funzionare la valvola in modo affidabile e accurato.

Test di coppia

Il test della coppia misura la quantità di coppia richiesta per aprire e chiudere la valvola. Questo test è importante per garantire che l'attuatore abbia una coppia sufficiente per far funzionare la valvola in tutte le condizioni operative. I requisiti di coppia della valvola dipendono da fattori come la dimensione della valvola, la valutazione della pressione e il tipo di fluido gestito.

Test del tempo di risposta

Il test dei tempi di risposta misura il tempo impiegato dall'attuatore per aprire o chiudere la valvola in risposta a un segnale di controllo. Questo test è importante per garantire che la valvola possa rispondere abbastanza rapidamente alle variazioni delle condizioni del sistema. Il tempo di risposta dell'attuatore dipende da fattori come la dimensione dell'attuatore, la pressione di alimentazione dell'aria e il tipo di segnale di controllo.

5. Test del materiale

I test del materiale sono essenziali per garantire che i componenti della sfera pneumatica sulla valvola off siano realizzati con materiali di alta qualità che possono resistere agli effetti corrosivi e abrasivi del fluido gestito.

Analisi chimica

L'analisi chimica viene utilizzata per determinare la composizione chimica dei materiali della valvola. Questo test aiuta a garantire che i materiali soddisfino i requisiti specificati e siano liberi da eventuali impurità o contaminanti che potrebbero influire sulle prestazioni della valvola.

Test meccanici

I test meccanici vengono utilizzati per valutare le proprietà meccaniche dei materiali della valvola, come durezza, resistenza alla trazione e resistenza all'impatto. Queste proprietà sono importanti per garantire che la valvola possa resistere alle sollecitazioni meccaniche e ai ceppi a cui verrà sottoposto durante il funzionamento.

Conclusione

In conclusione, gli standard di test per la sfera pneumatica su valvole sono progettati per garantire l'affidabilità, le prestazioni e la sicurezza di questi componenti critici nei sistemi di controllo dei fluidi. Conducendo test approfonditi secondo questi standard, possiamo fornire ai nostri clienti valvole di alta qualità che soddisfano i loro requisiti specifici.

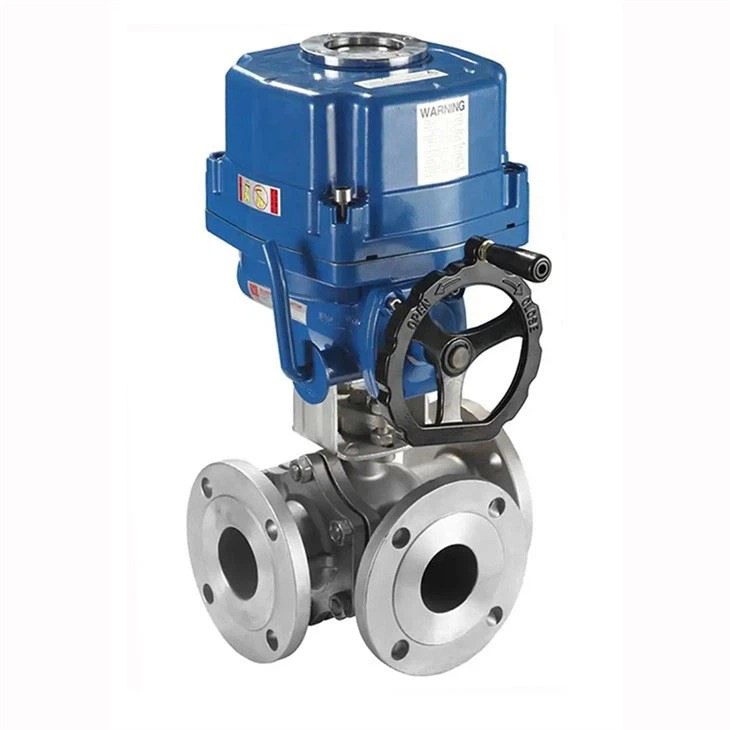

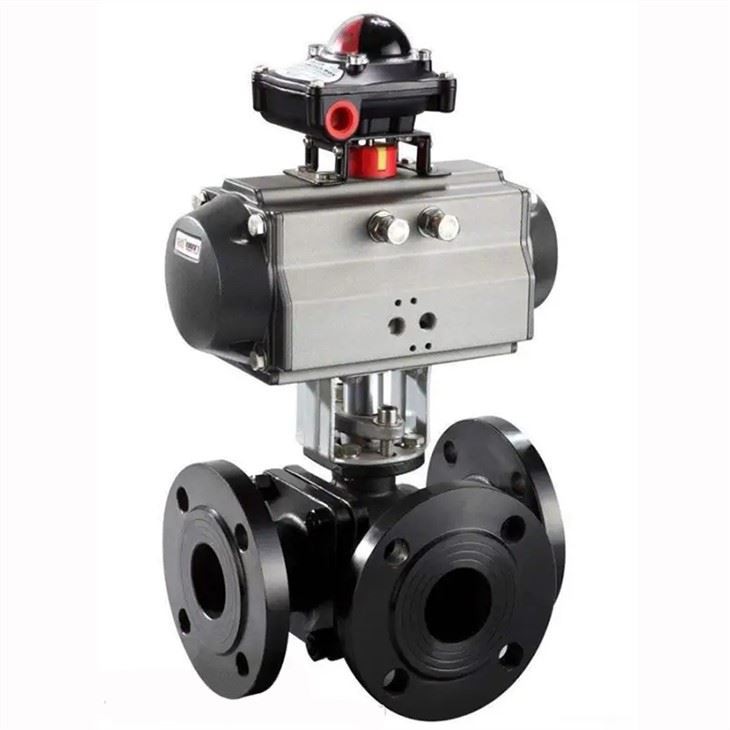

Se sei sul mercato per la sfera pneumatica sulle valvole, offriamo una vasta gamma di prodotti, anchePalla foderata di fluoro pneumatico sulla valvola,Valvola a sfera a tre vie elettriche, EValvola a sfera a tre vie pneumatica. Le nostre valvole sono testate ai più alti standard per garantire la loro qualità e le loro prestazioni. Contattaci oggi per discutere i tuoi requisiti specifici e lascia che ti aiuti a trovare la valvola perfetta per la tua applicazione.

Riferimenti

• API 598: Specifica per le valvole - Ispezione e test
• ASME B16.34: valvole - Fine flangiate, filettate e saldate
